Ein 12V-Gleichstrommotor (DC-Motor) ist ein wahres Arbeitstier in der Welt der Technik und des Modellbaus. Er wandelt die einfache 12-Volt-Gleichspannung in nützliche mechanische Energie um und ist damit ein Herzstück unzähliger Projekte, von filigranen Robotern über detailgetreue Modellautos bis hin zu praktischen Helfern im Automobil. Seine Beliebtheit verdankt er seiner unkomplizierten Ansteuerung und seiner robusten Zuverlässigkeit. In diesem Artikel tauchen wir tief in die Welt der 12V-DC-Motoren ein. Wir beleuchten ihre Funktionsweise, stellen die wichtigsten Typen vor und geben Ihnen praxisnahe Tipps, worauf Sie bei der Auswahl achten sollten, damit Ihr nächstes Projekt zum Erfolg wird.
Der 12V DC Motor: Vielseitiger Antrieb für Ihre Projekte Typen, Funktion und Auswahlkriterien
- Ein 12V-Gleichstrommotor wandelt 12 Volt Gleichstrom in mechanische Energie um und ist wegen seiner einfachen Ansteuerung und Zuverlässigkeit weit verbreitet.
- Die Funktion basiert auf dem Lorentz-Prinzip, wobei ein Kommutator die kontinuierliche Drehbewegung sicherstellt.
- Es gibt verschiedene Haupttypen: Bürstenmotoren (kostengünstig), bürstenlose Motoren (effizient, langlebig), Getriebemotoren (hohes Drehmoment) und Schrittmotoren (präzise Positionierung).
- Wichtige Auswahlkriterien umfassen Nenndrehzahl, Nenndrehmoment, Nennstrom, Anlaufstrom, Bauform und Schutzart (IP-Code).
- 12V DC Motoren finden breite Anwendung in der Automobilindustrie, im Modellbau, in der Robotik und in Haushaltsgeräten.
Mehr als nur Strom und Drehung: Das grundlegende Funktionsprinzip einfach erklärt
Das Herzstück eines jeden Gleichstrommotors ist das Lorentz-Prinzip. Stellen Sie sich vor, Sie haben einen stromdurchflossenen Draht in einem Magnetfeld. Dieser Draht erfährt eine Kraft, die ihn zur Bewegung zwingt. Bei einem DC-Motor sind diese Drähte zu Spulen aufgewickelt und bilden den Rotor, also den rotierenden Teil. Das Magnetfeld wird vom Stator, dem feststehenden Teil, erzeugt oft durch starke Permanentmagnete. Damit sich der Rotor kontinuierlich dreht und nicht nur eine halbe Umdrehung macht, kommt der Kommutator ins Spiel. Dieses clevere Bauteil, oft als ein geteilter Ring am Ende des Rotors ausgeführt, kehrt die Stromrichtung in den Spulen im richtigen Moment um. So wird die Kraftrichtung immer wieder neu so gesetzt, dass sie die Drehung fortsetzt. Es ist diese geniale Kombination aus Magnetfeld, Strom und dem Kommutator, die den Motor zum Laufen bringt.
Warum gerade 12 Volt? Die Bedeutung dieser Spannung für Ihre Projekte
Sie fragen sich vielleicht, warum gerade 12 Volt so populär sind. Die Antwort liegt in einem ausgezeichneten Gleichgewicht. 12 Volt sind hoch genug, um eine ordentliche Leistung zu erzielen, aber niedrig genug, um sie als relativ sicher und gut handhabbar zu betrachten. Dies macht sie ideal für batteriebetriebene Anwendungen, wo die Spannung oft durch die Anzahl der Zellen bestimmt wird. Denken Sie nur an die gesamte Automobilindustrie dort ist 12 Volt der Standard. Das bedeutet, dass es eine riesige Auswahl an kompatiblen Stromquellen, Batterien und Zubehör gibt. Für viele DIY-Projekte und im Modellbau ist 12 Volt einfach die praktischste und am weitesten verbreitete Spannung, die eine gute Leistung ohne übermäßige Komplexität oder Sicherheitsrisiken ermöglicht.
Die entscheidenden Komponenten: Ein Blick ins Innere von Stator, Rotor und Kommutator
- Stator: Dies ist der unbewegliche Teil des Motors. Seine Hauptaufgabe ist es, das notwendige Magnetfeld zu erzeugen. Dies geschieht entweder durch eingebaute Permanentmagnete oder durch Elektromagnete, die ebenfalls mit Strom versorgt werden.
- Rotor (Anker): Der Rotor ist das Herzstück, das sich dreht. Er besteht aus einem oder mehreren Spulen aus isoliertem Draht, die auf einem Kern gewickelt sind. Wenn Strom durch diese Spulen fließt, interagieren sie mit dem Magnetfeld des Stators und erzeugen so die Drehkraft.
- Kommutator: Dieses Bauteil ist entscheidend für die kontinuierliche Drehung. Es ist ein mechanischer Schalter, der die Stromrichtung in den Rotorspulen im richtigen Moment umkehrt. So wird sichergestellt, dass die Kraftrichtung immer so wirkt, dass sich der Rotor weiterdreht und nicht zurückfällt.

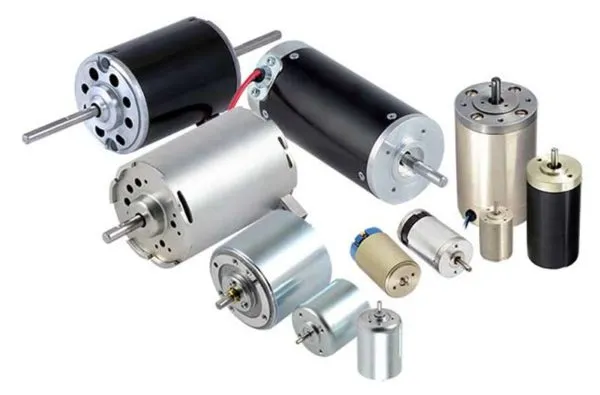

Der passende Motor für jedes Projekt: Die wichtigsten Typen im direkten Vergleich
Der Klassiker: Gebürstete DC-Motoren Wann sind sie die beste Wahl?
Der gebürstete DC-Motor ist der Urvater der DC-Motoren und immer noch weit verbreitet. Seine größte Stärke liegt im Preis: Sie sind in der Regel kostengünstig und ihre Ansteuerung ist denkbar einfach. Ein einfacher Schalter oder ein Spannungspotentiometer reicht oft schon aus, um sie zu betreiben. Allerdings haben sie auch ihre Nachteile. Die Bürsten, die den Kontakt zum Kommutator herstellen, unterliegen einem mechanischen Verschleiß. Das bedeutet, dass sie mit der Zeit abgenutzt werden und ausgetauscht werden müssen, was die Lebensdauer begrenzt. Außerdem können die Funkenbildung an den Bürsten zu elektrischem Rauschen führen, was in empfindlichen elektronischen Schaltungen stören kann. Dennoch sind sie für viele Hobbyprojekte, einfache mechanische Aufgaben oder dort, wo das Budget eine größere Rolle spielt als maximale Lebensdauer und Effizienz, eine hervorragende Wahl.
Die Zukunft ist bürstenlos: Warum BLDC-Motoren an Bedeutung gewinnen
Die bürstenlosen DC-Motoren (BLDC) sind die moderne Antwort auf die Nachteile der Bürstenmotoren. Wie der Name schon sagt, verzichten sie auf mechanische Bürsten. Stattdessen wird die Kommutierung elektronisch durch eine externe Steuereinheit übernommen. Das bringt entscheidende Vorteile mit sich: Sie sind wesentlich effizienter, was gerade bei batteriebetriebenen Geräten die Laufzeit verlängert. Ihre Lebensdauer ist deutlich länger, da keine verschleißanfälligen Teile mehr vorhanden sind. Auch die Wartung ist geringer. Zudem bieten sie oft eine bessere Kontrolle über Drehzahl und Drehmoment. Der Nachteil? Sie sind in der Anschaffung teurer und erfordern eine komplexere Ansteuerungselektronik. Dennoch gewinnen sie rasant an Bedeutung, besonders dort, wo es auf Langlebigkeit, Effizienz und Leistung ankommt.
Kraft statt Geschwindigkeit: Wann Sie unbedingt einen Getriebemotor brauchen
Manchmal ist die reine Drehzahl eines Motors nicht das, was Sie brauchen. Oft ist es die Kraft, die zählt. Hier kommen Getriebemotoren ins Spiel. Sie sind im Grunde eine Kombination aus einem DC-Motor und einem angeflanschten Getriebe. Das Getriebe reduziert die hohe Drehzahl des Motors und wandelt sie in ein höheres Drehmoment um. Das bedeutet, der Motor kann mehr Kraft aufbringen, um schwere Lasten zu bewegen oder Widerstände zu überwinden. Sie sind die erste Wahl für Anwendungen, die viel Kraft bei relativ geringer Geschwindigkeit erfordern. Denken Sie an Roboterarme, die schwere Teile heben müssen, oder an Verstellmechanismen, die präzise und kräftig arbeiten sollen.
Gängige Getriebearten sind:
- Stirnradgetriebe
- Planetengetriebe
- Schneckengetriebe
Präzision auf den Punkt: Die Welt der Schrittmotoren und ihre speziellen Aufgaben
Wenn es auf exakte Positionierung ankommt, sind Schrittmotoren die erste Wahl. Anders als herkömmliche DC-Motoren, die sich kontinuierlich drehen, bewegen sich Schrittmotoren in kleinen, präzisen Schritten. Jeder elektrische Impuls, den sie erhalten, versetzt sie um einen definierten Winkel weiter. Das Tolle daran: Sie wissen immer genau, wo sie sich befinden, ohne dass zusätzliche Sensoren nötig sind. Diese Fähigkeit macht sie unverzichtbar für Anwendungen, die höchste Präzision erfordern, wie beispielsweise in 3D-Druckern, wo jeder Schritt über die Genauigkeit des Drucks entscheidet, oder in CNC-Maschinen für die exakte Bearbeitung von Werkstücken.

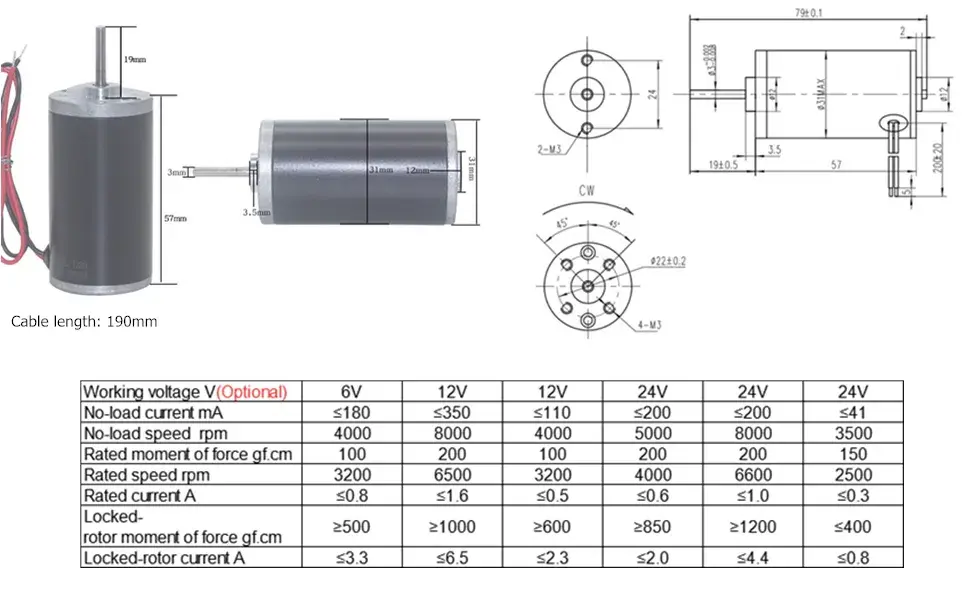

Zahlen, Daten, Fakten: Ein technisches Datenblatt richtig lesen
Drehzahl vs. Drehmoment: Den wichtigsten Zielkonflikt verstehen und meistern
Beim Blick auf das Datenblatt eines Motors stolpern Sie unweigerlich über Drehzahl und Drehmoment. Die Nenndrehzahl gibt an, wie schnell sich der Motor bei Nennspannung und ohne Last dreht, gemessen in Umdrehungen pro Minute (U/min). Das Nenndrehmoment beschreibt die Kraft, die der Motor bei Nennspannung und Nennstrom aufbringen kann, um eine Last zu drehen. Hierbei gibt es einen fundamentalen Zielkonflikt: Motoren, die sehr schnell drehen, haben oft ein geringeres Drehmoment, und Motoren mit hohem Drehmoment sind meist langsamer. Die Kunst besteht darin, den Motor zu wählen, der den besten Kompromiss für Ihre spezifische Anwendung bietet.
Spannung und Stromaufnahme: Wie Sie die passende Energieversorgung sicherstellen
Die Spannung (in unserem Fall 12V) ist die "Antriebskraft" für den Motor. Der Nennstrom gibt an, wie viel Strom der Motor unter normalen Betriebsbedingungen aufnimmt. Das ist wichtig, um die Stromversorgung sei es ein Netzteil oder eine Batterie korrekt zu dimensionieren. Noch wichtiger ist oft der Anlaufstrom. Beim Starten dreht der Motor noch nicht, und die Spulen "schlucken" kurzzeitig sehr viel mehr Strom als im Normalbetrieb. Stellen Sie sicher, dass Ihre Stromquelle diesen kurzzeitigen Stromstoß verkraften kann, sonst riskieren Sie, dass die Sicherung auslöst oder das Netzteil überlastet wird.
Von der Bauform bis zur Schutzart: Worauf es bei den physischen Eigenschaften ankommt
- Bauform und Abmessungen: Passt der Motor überhaupt in Ihr Projekt? Achten Sie auf die Gesamtlänge, den Durchmesser, die Position der Befestigungslöcher und vor allem auf den Durchmesser und die Länge der Abtriebswelle. Diese muss zu Ihren Zahnrädern, Kupplungen oder Rädern passen.
- Schutzart (IP-Code): Wenn Ihr Projekt draußen, in einer Werkstatt oder in einer staubigen Umgebung eingesetzt wird, ist die Schutzart entscheidend. Der IP-Code (Ingress Protection) gibt an, wie gut das Gehäuse des Motors gegen das Eindringen von Fremdkörpern (z. B. Staub) und Wasser geschützt ist. Ein höherer Code bedeutet besseren Schutz.
Von der Theorie zur Praxis: Überall im Einsatz 12V Gleichstrommotoren
Unsichtbare Helfer im Auto: Fensterheber, Lüfter und mehr
- Fensterheber
- Sitzverstellungen
- Scheibenwischer
- Kühlerlüfter
- Kraftstoffpumpen und Wasserpumpen
- Türschloss-Aktoren
Kreativität antreiben: Die Rolle von 12V Motoren im Modellbau und bei DIY-Projekten
- Antriebe für ferngesteuerte Autos, Boote und Flugzeuge (RC-Modelle)
- Motoren für Modelleisenbahnen und deren Zubehör
- Antriebe in Akku-Bohrmaschinen und anderen Elektrowerkzeugen
- Bewegliche Teile in Dioramen und Modellbau-Landschaften
- Pumpen für Bewässerungssysteme in Gewächshäusern
Automatisierung im Kleinen: Beispiele aus der Robotik und für Smart-Home-Anwendungen
- Antriebe für die Gelenke von Roboterarmen
- Räder und Ketten für mobile Roboterplattformen
- Kleine Förderbänder in automatisierten Systemen
- Aktuatoren für automatische Fensterrollos oder Türschlösser
- Bewegliche Elemente in selbstgebauten Automatisierungslösungen
Lesen Sie auch: 1.8T Motor: Probleme, Tuning & Wartung Der ultimative Guide
Der Weg zum perfekten Motor: Eine praxisnahe Kaufberatung
Bevor Sie sich ins Getümmel der Online-Shops stürzen, nehmen Sie sich einen Moment Zeit, um die Anforderungen Ihres Projekts genau zu definieren. Das erspart Ihnen Frust und unnötige Ausgaben.
- Leistungsbedarf ermitteln: Überlegen Sie genau, welche Drehzahl (U/min) und welches Drehmoment (Kraft) Ihr Projekt tatsächlich benötigt. Ist es eher eine schnelle Bewegung oder eine kräftige Kraftübertragung?
- Spannungsversorgung prüfen: Hier ist die Sache klar Sie brauchen einen 12V-Motor. Aber wie viel Strom kann Ihre Stromquelle (Batterie, Netzteil) liefern? Berücksichtigen Sie dabei auch den Anlaufstrom!
- Physikalische Einschränkungen: Wie viel Platz haben Sie? Welche Bauform passt am besten? Welchen Wellendurchmesser benötigen Sie für Ihre Kupplung oder Ihr Zahnrad?
- Umgebungsbedingungen berücksichtigen: Wird der Motor Staub, Feuchtigkeit oder sogar Wasser ausgesetzt sein? Dann ist ein Motor mit einer entsprechenden Schutzart (IP-Code) unerlässlich.
- Steuerungsaufwand abwägen: Reicht eine einfache Ein/Aus-Schaltung oder eine simple Drehzahlregelung per PWM? Oder benötigen Sie eine präzise Positionierung (Schrittmotor) oder eine sehr effiziente Steuerung (BLDC)?
- Budget festlegen: Was darf der Motor kosten? Bedenken Sie, dass oft auch die passende Steuerungselektronik ins Budget einkalkuliert werden muss.
Die häufigsten Fehler beim Motorkauf und wie Sie sie vermeiden
- Drehmoment unterschätzen: Viele wählen einen Motor nur nach der Leerlaufdrehzahl aus. Achtung: Unter Last bricht die Drehzahl ein und das Drehmoment wird entscheidend. Wählen Sie lieber etwas mehr Drehmoment als zu wenig.
- Anlaufstrom ignorieren: Wie bereits erwähnt, kann der Anlaufstrom Ihre Stromversorgung überfordern. Prüfen Sie die Spezifikationen und stellen Sie sicher, dass Ihre Quelle das aushält.
- Falsche Baugröße: Messen Sie genau! Ein Motor, der physisch nicht passt, ist nutzlos. Achten Sie auf Wellendurchmesser, Länge und Befestigungspunkte.
- Umweltschutz vernachlässigen: Ein Motor, der für den Innenbereich konzipiert ist, wird in einer feuchten Werkstatt schnell den Geist aufgeben. Der passende IP-Code ist hier Gold wert.
- Überkomplizierung: Muss es wirklich ein teurer BLDC-Motor mit komplexer Ansteuerung sein? Oft reicht ein einfacher, günstiger Bürstenmotor für die gestellte Aufgabe völlig aus.
Drehzahlregelung leicht gemacht: Grundlagen der Ansteuerung für Einsteiger
Die Drehzahl eines DC-Motors lässt sich am einfachsten regeln, indem man die durchschnittliche Spannung variiert. Bei Bürstenmotoren ist hierfür die Pulsweitenmodulation (PWM) die Methode der Wahl. Dabei wird der Motor sehr schnell ein- und ausgeschaltet. Je länger die "Ein"-Phase im Verhältnis zur "Aus"-Phase ist, desto höher ist die durchschnittliche Spannung und damit die Drehzahl. Für bürstenlose Motoren (BLDC) ist die Ansteuerung komplexer und erfordert spezielle elektronische Treiber, die die Kommutierung übernehmen und oft auch die Drehzahlregelung ermöglichen.
