Das Herzstück eines jeden Elektrofahrzeugs ist sein Elektromotor. Sein Aufbau und seine Funktionsweise unterscheiden sich grundlegend von denen eines Verbrennungsmotors. Für jeden, der die Technologie hinter der Elektromobilität verstehen möchte, ist ein Einblick in die Kernkomponenten und das Zusammenspiel dieser Teile unerlässlich.
Der Aufbau eines Elektromotors: Kernkomponenten und Funktionsweise einfach erklärt
- Ein Elektromotor besteht hauptsächlich aus dem feststehenden Stator und dem rotierenden Rotor.
- Der Stator erzeugt ein rotierendes Magnetfeld, das den Rotor in Bewegung versetzt.
- Permanentmagnet-Synchronmotoren (PSM) und Asynchronmotoren (ASM) sind die gängigsten Bauarten in Elektrofahrzeugen.
- Die Leistungselektronik (Inverter) ist das Gehirn, das den Motor steuert und den Gleichstrom der Batterie in Wechselstrom umwandelt.
- E-Motoren bieten sofortiges hohes Drehmoment und sind aufgrund ihrer einfacheren Bauweise wartungsärmer als Verbrennungsmotoren.
- Zukünftige Entwicklungen konzentrieren sich auf Effizienzsteigerung, Verzicht auf Seltene Erden und kompaktere Bauweisen wie Axialflussmotoren.
Was macht den Elektromotor so fundamental anders als einen Verbrenner?
Der Elektromotor revolutioniert die Art und Weise, wie wir uns fortbewegen, und das liegt an seiner grundlegend anderen Konstruktion im Vergleich zum klassischen Verbrennungsmotor. Anstatt auf komplexe Verbrennungsprozesse mit vielen beweglichen Teilen wie Kolben, Ventilen und Kurbelwellen zu setzen, nutzt der E-Motor die Kraft des Magnetismus. Das Ergebnis ist ein deutlich einfacheres, robusteres und wartungsärmeres System. Ein weiterer entscheidender Unterschied ist das Drehmoment: Während ein Verbrenner erst bei höheren Drehzahlen seine volle Kraft entfaltet, liefert ein Elektromotor sein maximales Drehmoment sofort ab der ersten Umdrehung. Das spürt man direkt beim Anfahren und Beschleunigen.

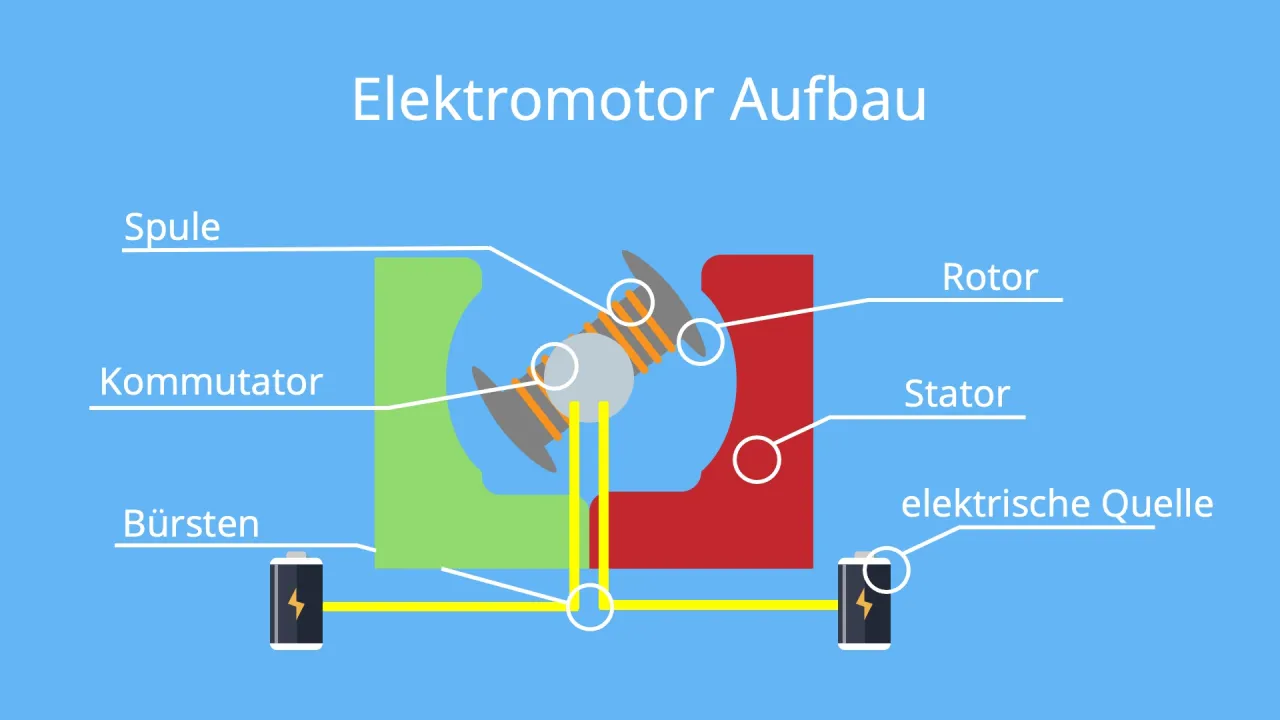

Ein Blick ins Innere: Die Kernkomponenten, die jeder kennen sollte
- Stator: Das unbewegliche Außenteil, das die Spulen enthält, welche das Magnetfeld erzeugen.
- Rotor (Läufer): Das rotierende Innenteil, das durch das Magnetfeld des Stators angetrieben wird.
- Wicklungen: Kupferdrahtspulen im Stator (und manchmal im Rotor), durch die Strom fließt, um Magnetfelder zu erzeugen.
- Welle: Die Achse, die die Drehbewegung des Rotors auf das Getriebe und somit auf die Räder überträgt.
- Gehäuse: Die äußere Hülle, die die empfindlichen inneren Komponenten schützt und zur Wärmeableitung beiträgt.
Stator und Rotor: Das unzertrennliche Duo für die Bewegung im Elektromotor
Der Stator: Wie ein stehendes Teil ein rotierendes Feld erzeugt
Der Stator ist sozusagen das Fundament des Elektromotors er bewegt sich nicht, aber er ist der Ursprung der Kraft. In seinem Inneren sind sorgfältig angeordnete Spulen aus Kupferdraht untergebracht. Wenn elektrischer Strom durch diese Spulen fließt, erzeugen sie ein Magnetfeld. Durch die intelligente Ansteuerung dieser Spulen wird ein rotierendes Magnetfeld erzeugt. Dieses Feld ist der entscheidende Impulsgeber für die Bewegung im Motor.
Der Rotor: Das bewegliche Zentrum und seine entscheidende Rolle
Der Rotor ist das Herzstück, das sich dreht. Er ist so konstruiert, dass er auf das rotierende Magnetfeld des Stators reagiert. Bei Permanentmagnet-Synchronmotoren (PSM) sind starke Magnete fest im Rotor verbaut, die sich vom Feld des Stators anziehen und abstoßen lassen und so in Rotation versetzt werden. Bei Asynchronmotoren (ASM), auch Induktionsmotoren genannt, wird der Rotor durch das Magnetfeld des Stators selbst magnetisiert und beginnt sich dann mitzudrehen. Die Art und Weise, wie der Rotor aufgebaut ist, hat direkten Einfluss auf die Leistungscharakteristik des Motors.

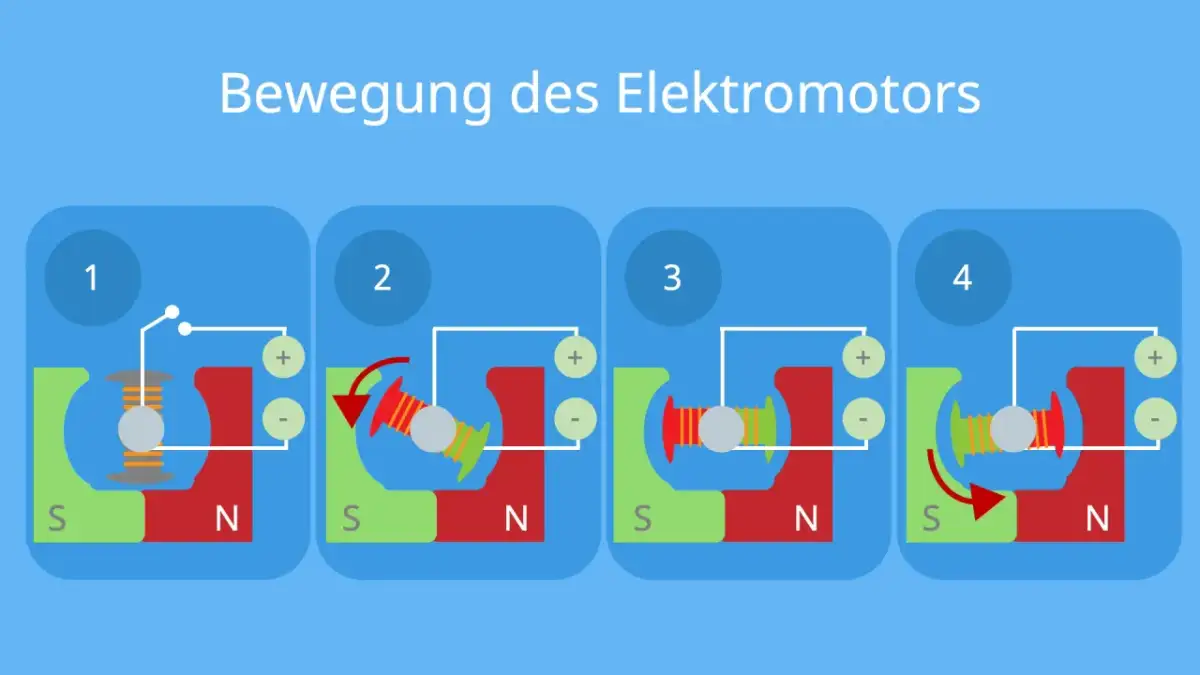

Das magische Prinzip: Wie das Zusammenspiel von Stator und Rotor die Kraft erzeugt
Das physikalische Prinzip hinter dem Elektromotor ist faszinierend einfach und doch genial. Das rotierende Magnetfeld, das vom Stator erzeugt wird, wirkt wie ein unsichtbarer Wirbel. Der Rotor, sei es mit integrierten Magneten oder durch Induktion magnetisiert, wird von diesem Wirbel mitgerissen. Die ständige Interaktion zwischen dem sich drehenden Feld des Stators und dem Rotor sorgt dafür, dass der Rotor kontinuierlich in Bewegung gehalten wird. Diese Drehbewegung ist die mechanische Energie, die letztendlich das Fahrzeug antreibt.
Synchron- und Asynchronmotoren: Welche Bauart dominiert die Straßen?

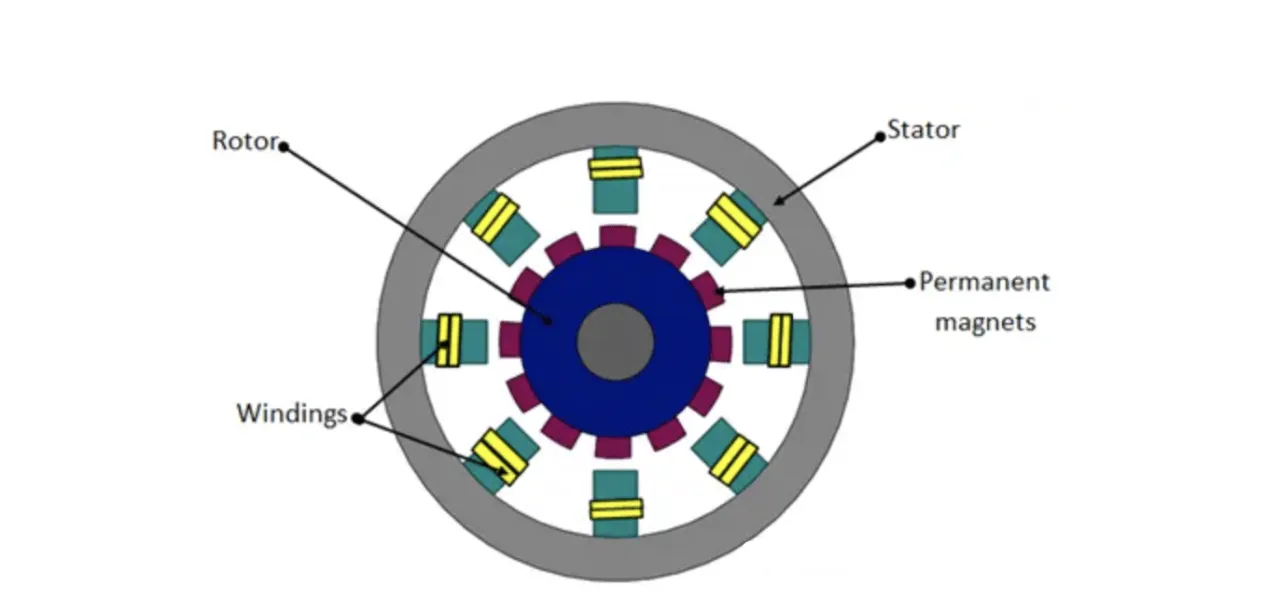

Der Permanentmagnet-Synchronmotor (PSM): Champion der Effizienz?
Der Permanentmagnet-Synchronmotor, kurz PSM, ist in vielen modernen Elektroautos zu finden. Sein Geheimnis liegt in den leistungsstarken Permanentmagneten, die im Rotor verbaut sind. Diese Magnete, oft aus seltenen Erden wie Neodym und Dysprosium gefertigt, sorgen für eine sehr effiziente Umwandlung von elektrischer in mechanische Energie. Das macht den PSM zu einem echten Effizienzwunder.
Vorteile: Warum Hersteller wie Tesla auf PSM setzen
- Hohe Effizienz über einen breiten Drehzahlbereich.
- Hohe Leistungsdichte, was kompaktere Motoren ermöglicht.
- Starke Performance und gutes Ansprechverhalten.
Nachteile: Die Abhängigkeit von Seltenen Erden
- Hohe Kosten und potenzielle Lieferkettenprobleme durch die Abhängigkeit von Seltenen Erden.
- Die Magnete können bei extremen Temperaturen an Leistung verlieren.
Der Asynchronmotor (ASM): Die robuste und bewährte Alternative
Der Asynchronmotor, auch bekannt als Induktionsmotor, ist eine weitere wichtige Bauart. Sein Rotor ist typischerweise ein sogenannter Käfigläufer, der aus leitenden Stäben besteht. Er kommt ohne teure Permanentmagnete aus, was ihn kostengünstiger und robuster macht. Seine Funktionsweise basiert darauf, dass das Magnetfeld des Stators im Rotor einen Strom induziert, der dann seinerseits ein Magnetfeld erzeugt und den Rotor in Bewegung setzt.
Vorteile: Kostengünstig und widerstandsfähig
- Geringere Herstellungskosten durch Verzicht auf Seltene Erden.
- Hohe Robustheit und Langlebigkeit.
- Unempfindlicher gegenüber Überlastung und hohen Temperaturen.
Nachteile: Wo der ASM an Effizienz verliert
- Generell etwas geringere Effizienz im Vergleich zu PSM, besonders im Teillastbereich.
- Kann im Vergleich zu PSM eine geringere Leistungsdichte aufweisen.
Fremderregte Synchronmotoren (FSM): Der clevere Kompromiss ohne Magnete?
Eine interessante Entwicklung sind die fremderregten Synchronmotoren (FSM). Sie versuchen, das Beste aus beiden Welten zu vereinen: Sie verzichten auf die teuren Seltenerdmagnete des PSM und bieten dennoch eine hohe Effizienz und eine gute Regelbarkeit, ähnlich wie ein ASM. BMW setzt beispielsweise auf diese Technologie, um die Nachteile der Seltenerdabhängigkeit zu umgehen und gleichzeitig eine starke Performance zu gewährleisten.
Mehr als nur der Motor: Unverzichtbare Helfer im Antriebssystem
Die Leistungselektronik: Das Gehirn des Antriebsstrangs
Der Elektromotor allein kann nicht arbeiten. Er benötigt ein intelligentes Steuersystem, und das ist die Leistungselektronik. Sie ist das Gehirn des gesamten Antriebsstrangs und stellt sicher, dass der Motor genau die Energie erhält, die er für die jeweilige Fahrsituation benötigt.
Was genau macht ein Inverter (Wechselrichter)?
Die Batterie eines Elektroautos liefert Gleichstrom (DC). Der Elektromotor benötigt jedoch Wechselstrom (AC), um zu funktionieren. Hier kommt der Inverter ins Spiel. Er wandelt den Gleichstrom der Batterie in präzise gesteuerten Wechselstrom um. Dabei kann er nicht nur die Spannung, sondern auch die Frequenz und Amplitude des Wechselstroms exakt regeln. Das ist entscheidend für die Steuerung von Drehzahl und Drehmoment des Motors.
Warum die Steuerung über die Leistungselektronik so entscheidend ist
Die präzise Steuerung durch die Leistungselektronik ist der Schlüssel zu den beeindruckenden Fahreigenschaften von Elektroautos. Sie ermöglicht nicht nur die feinfühlige Regelung von Beschleunigung und Geschwindigkeit, sondern spielt auch eine wichtige Rolle bei der Effizienz des Gesamtsystems. Durch die optimale Anpassung der Motorparameter an die Fahrsituation wird der Energieverbrauch minimiert.
Kühlung: Warum ein kühler E-Motor ein leistungsfähiger Motor ist
Auch Elektromotoren produzieren Abwärme, besonders wenn sie unter hoher Last arbeiten. Eine effektive Kühlung ist daher unerlässlich, um die maximale Leistung abrufen zu können und die Lebensdauer des Motors zu gewährleisten. Überhitzung kann zu Leistungsverlusten und im schlimmsten Fall zu Schäden führen.
Methoden der Motorkühlung in modernen E-Fahrzeugen
Die gängigste Methode zur Kühlung von Elektromotoren in modernen Fahrzeugen ist der Flüssigkeitskühlkreislauf. Ähnlich wie bei einem Verbrennungsmotor zirkuliert eine Kühlflüssigkeit um den Motorblock und nimmt die entstehende Wärme auf. Diese Wärme wird dann über einen Kühler an die Umgebungsluft abgegeben. Diese Methode ist sehr effektiv und ermöglicht eine konstante Betriebstemperatur auch bei intensiver Nutzung.
Von der Theorie zur Praxis: Wie der Motoraufbau die Fahreigenschaften beeinflusst
Sofortiges Drehmoment: Das Geheimnis der beeindruckenden Beschleunigung
Einer der faszinierendsten Aspekte beim Fahren eines Elektroautos ist die spontane Beschleunigung. Das liegt maßgeblich am sofort verfügbaren Drehmoment. Anders als bei Verbrennungsmotoren, die erst auf Touren kommen müssen, liefert der Elektromotor sein maximales Drehmoment praktisch ab Stillstand. Das bedeutet, dass die volle Kraft sofort zur Verfügung steht, sobald man das Fahrpedal betätigt. Das Ergebnis ist ein kraftvolles und oft überraschendes Vorwärtsdrängen.
Rekuperation erklärt: Wie der Motor zur Bremse wird und Energie zurückgewinnt
Ein weiterer genialer Trick des Elektromotors ist die Rekuperation, also die Bremsenergierückgewinnung. Wenn man vom Gas geht oder bremst, kann der Elektromotor umgeschaltet werden. Anstatt Energie zu verbrauchen, fungiert er nun als Generator. Er wandelt die kinetische Energie des Fahrzeugs zurück in elektrische Energie und speist diese zurück in die Batterie. Das hilft nicht nur, die Reichweite zu erhöhen, sondern reduziert auch den Verschleiß der mechanischen Bremsen.
Lesen Sie auch: Jeep Compass Motoren: Hybrid-Infos, Verbrauch & Wahlhilfe
Blick in die Zukunft: Entwicklungstrends bei Elektromotoren
Die Jagd nach Effizienz: Neue Materialien und Wicklungstechniken
Die Effizienz von Elektromotoren ist bereits hoch, aber die Forschung arbeitet unermüdlich daran, sie noch weiter zu steigern. Dies geschieht durch den Einsatz neuer, leistungsfähigerer Materialien für die Magnete und Wicklungen sowie durch innovative Wicklungstechniken, die den Energieverlust minimieren und die Leistungsdichte erhöhen.

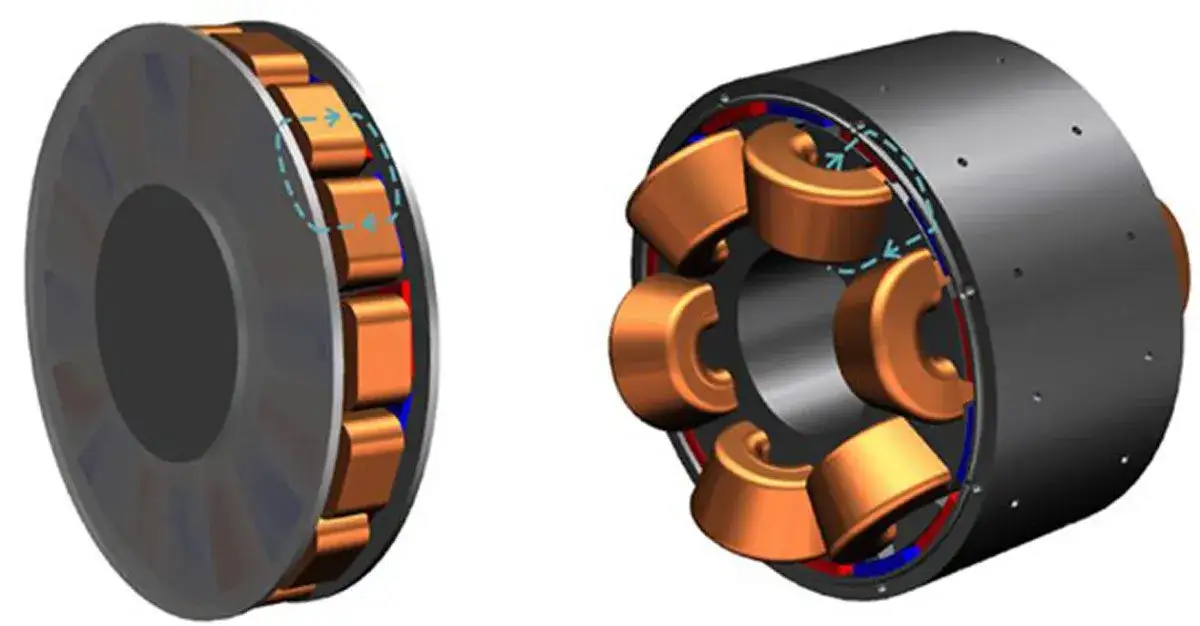

Axialflussmotoren: Eine Revolution in Sachen Leistungsdichte?
Ein besonders spannender Trend sind die Axialflussmotoren. Im Gegensatz zu den bisherigen Radialflussmotoren, bei denen das Magnetfeld senkrecht zur Drehachse wirkt, fließt das Magnetfeld hier parallel zur Achse. Das ermöglicht eine deutlich kompaktere und flachere Bauweise bei gleichzeitig hoher Leistungsdichte. Diese Motoren könnten zukünftig in vielen Anwendungen zum Einsatz kommen, wo Platz eine entscheidende Rolle spielt.
Die Mission "Ohne Seltene Erden": Nachhaltigkeit im Motorenbau
Die Abhängigkeit von Seltenen Erden, die für die Herstellung von Hochleistungsmagneten in PSM benötigt werden, ist ein wachsendes Anliegen. Daher liegt ein starker Fokus in der Entwicklung darauf, Motoren zu bauen, die ohne diese kritischen Materialien auskommen. Dies erhöht nicht nur die Nachhaltigkeit und reduziert die Umweltbelastung, sondern macht die Produktion auch unabhängiger von globalen Lieferketten und Preisschwankungen.
