Dieser Artikel beleuchtet die Funktionsweise, Vorteile und vielfältigen Anwendungen bürstenloser Gleichstrommotoren (BLDC-Motoren). Er richtet sich an Ingenieure, Techniker und Produktentwickler, die fundierte technische Einblicke und praktische Entscheidungshilfen für den Einsatz dieser Schlüsseltechnologie in der Automobil- und Maschinenbauindustrie suchen.
Bürstenlose Gleichstrommotoren bieten entscheidende Vorteile Erfahren Sie, warum sie die Industrie dominieren.
- BLDC-Motoren nutzen elektronische statt mechanische Kommutierung, was Verschleiß, Funkenbildung und Wartungsaufwand eliminiert.
- Sie zeichnen sich durch einen hohen Wirkungsgrad (85-90%), eine lange Lebensdauer (>10.000 Betriebsstunden) und präzise Steuerbarkeit von Drehzahl, Drehmoment und Position aus.
- Obwohl sie höhere Anschaffungskosten und eine komplexere Ansteuerungselektronik (Controller) erfordern, überwiegen die Vorteile in vielen anspruchsvollen Anwendungen.
- BLDC-Motoren sind in der Automobilindustrie (E-Mobilität, X-by-Wire, Komfortsysteme) sowie in der Robotik, Medizintechnik und Klimatechnik unverzichtbar.
- Der Markt für BLDC-Motoren wächst stetig, getrieben durch Anforderungen an Energieeffizienz und fortschreitende Automatisierung.
Warum der bürstenlose Motor die Automobil- und Maschinenbauindustrie neu definiert
Die Einführung bürstenloser Gleichstrommotoren hat die Automobil- und Maschinenbauindustrie grundlegend verändert. Ihre überlegene Effizienz, Zuverlässigkeit und Präzision treiben Innovationen in einem Tempo voran, das mit traditionellen Bürstenmotoren undenkbar wäre. Als Experte in diesem Bereich sehe ich täglich, wie BLDC-Technologie den Übergang zu energieeffizienteren und leistungsfähigeren Systemen beschleunigt und somit eine entscheidende Rolle in der Entwicklung moderner Produkte spielt.
Das Kernprinzip: Wie ein bürstenloser Gleichstrommotor wirklich funktioniert
Im Kern ist ein BLDC-Motor ein Synchronmotor, der mit Gleichstrom betrieben wird. Das Faszinierende daran ist, dass die entscheidende Umpolung des Magnetfeldes im Stator nicht mechanisch, sondern vollständig elektronisch erfolgt. Dies ist der Schlüssel zu seinen herausragenden Eigenschaften und der Grund, warum er sich in so vielen Anwendungen durchsetzt.
Der entscheidende Unterschied: Warum "bürstenlos" eine Revolution ist
Der Verzicht auf Bürsten ist weit mehr als nur eine Designänderung; er ist eine technologische Revolution. Bei herkömmlichen Gleichstrommotoren kommt es durch den Kontakt zwischen Bürsten und Kommutator zu Verschleiß, Funkenbildung und Geräuschen. BLDC-Motoren eliminieren diese Probleme vollständig. Das Ergebnis ist eine drastische Verbesserung des Wirkungsgrades, eine erheblich längere Lebensdauer und ein nahezu wartungsfreier Betrieb. Für mich ist dies ein Paradebeispiel dafür, wie eine scheinbar kleine Änderung enorme Auswirkungen auf die Gesamtperformance hat.

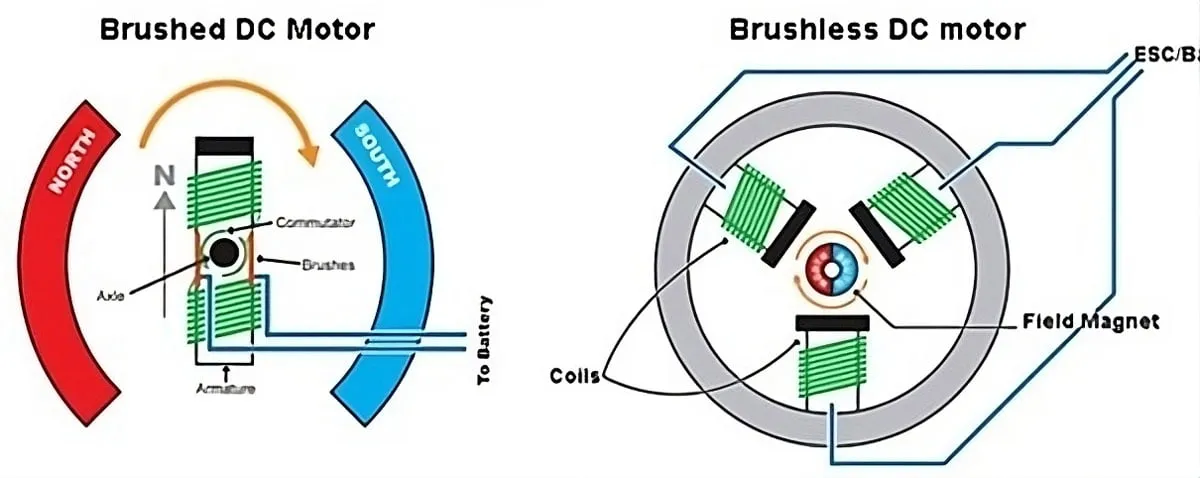

Stator, Rotor und Sensoren: Die Anatomie eines modernen BLDC-Antriebs
Ein BLDC-Motor besteht aus drei Hauptkomponenten, die perfekt zusammenarbeiten müssen:
- Der Stator: Dies ist der feststehende Teil des Motors, der die Spulen enthält. Durch das Bestromen dieser Spulen wird ein rotierendes Magnetfeld erzeugt.
- Der Rotor: Der Rotor ist der bewegliche Teil und trägt Permanentmagnete. Er folgt dem rotierenden Magnetfeld des Stators.
- Die Sensoren: Um die exakte Position des Rotors zu kennen und die Spulen im Stator präzise zu bestromen, werden oft Hall-Sensoren eingesetzt. Alternativ gibt es auch sensorlose Methoden, die die Gegen-EMK (elektromotorische Kraft) der nicht bestromten Spulen zur Positionsbestimmung nutzen.
Die elektronische Kommutierung: Das Gehirn hinter der präzisen Bewegung
Damit ein BLDC-Motor überhaupt funktioniert, ist ein elektronischer Motorcontroller, oft als Electronic Speed Controller (ESC) bezeichnet, unerlässlich. Dieser Controller ist das "Gehirn" des Antriebs. Er empfängt die Positionsinformationen des Rotors (von Sensoren oder sensorlos) und schaltet die Statorspulen zum exakt richtigen Zeitpunkt ein und aus. Dies erzeugt ein kontinuierliches Drehmoment und ermöglicht eine extrem präzise Steuerung von Drehzahl und Drehmoment. Man unterscheidet dabei prinzipiell zwischen der einfacheren Blockkommutierung und der feineren Sinuskommutierung, die eine noch höhere Laufruhe bietet.
Gebürstet vs. bürstenlos: Ein klarer Vergleich für technische Entscheider
Für technische Entscheider ist es entscheidend, die fundamentalen Unterschiede zwischen bürstenbehafteten und bürstenlosen Gleichstrommotoren zu verstehen. Nur so lassen sich die richtigen Prioritäten für ein Projekt setzen und die optimale Motortechnologie auswählen.
Wirkungsgrad und Lebensdauer: Die unschlagbaren Vorteile des BLDC-Motors
Wenn es um Effizienz und Langlebigkeit geht, sind BLDC-Motoren ihren gebürsteten Pendants klar überlegen. Die Zahlen sprechen für sich:
- Wirkungsgrad: BLDC-Motoren erreichen typischerweise einen Wirkungsgrad zwischen 85 % und 90 %. Bürstenmotoren hingegen liegen oft nur bei 75 % bis 80 %. Das bedeutet, BLDC-Motoren wandeln einen größeren Teil der elektrischen Energie in mechanische Arbeit um und verschwenden weniger als Wärme.
- Lebensdauer: Durch das Fehlen von Bürstenverschleiß bieten BLDC-Motoren eine deutlich längere Lebensdauer, oft über 10.000 Betriebsstunden. Bürstenmotoren sind hier durch den mechanischen Verschleiß begrenzt und erfordern regelmäßigen Bürstenwechsel.
- Wartungsaufwand: Der geringere Verschleiß führt zu einem deutlich reduzierten Wartungsaufwand bei BLDC-Motoren, was langfristig Kosten spart und die Betriebssicherheit erhöht.
Diese Vorteile sind in vielen anspruchsvollen Anwendungen, wo Zuverlässigkeit und Effizienz oberste Priorität haben, von unschätzbarem Wert.
Kosten und Komplexität: Wann ein Bürstenmotor noch sinnvoll sein kann
Trotz der vielen Vorteile haben BLDC-Motoren auch Nachteile. Ihre höheren Anschaffungskosten, primär bedingt durch die notwendige, komplexere Ansteuerungselektronik, können ein Entscheidungskriterium sein. In Anwendungen, bei denen die Kosten extrem sensibel sind und die Anforderungen an Lebensdauer, Wirkungsgrad oder Präzision weniger kritisch sind, können Bürstenmotoren aufgrund ihrer Einfachheit und geringeren Kosten weiterhin eine sinnvolle Wahl sein. Denken Sie an einfache Spielzeuge oder kurzlebige Konsumgüter hier ist die Investition in einen BLDC-Motor oft nicht gerechtfertigt.
Ihre Checkliste: In welchen Fällen sollten Sie definitiv auf BLDC setzen?
Als Ingenieur rate ich Ihnen, bei folgenden Kriterien definitiv die Implementierung von BLDC-Motoren in Betracht zu ziehen:
- Hohe Effizienz gefordert: Wenn Energieverbrauch und Wärmeentwicklung kritisch sind, wie in batteriebetriebenen Geräten oder bei hohen Betriebsstunden.
- Lange Lebensdauer und geringer Wartungsaufwand: Für Anwendungen, die über viele Jahre zuverlässig funktionieren müssen, ohne regelmäßige Wartung.
- Präzise Steuerung von Drehzahl, Drehmoment oder Position: Wenn exakte Bewegungen oder eine feinfühlige Regelung gefragt sind.
- Geringe Geräuschentwicklung: In Umgebungen, wo Lärm ein Problem darstellt (z.B. Medizintechnik, Haushaltsgeräte).
- Einsatz in explosionsgefährdeten Umgebungen: Das Fehlen von Funkenbildung macht BLDC-Motoren hier zur sichersten Wahl.
- Kompakte Bauweise bei hoher Leistungsdichte: Wenn wenig Bauraum zur Verfügung steht, aber viel Leistung benötigt wird.
Das Herzstück moderner Fahrzeuge: Schlüsselanwendungen von BLDC-Motoren in der Automobilindustrie
Die Automobilindustrie ist ein Paradebeispiel für die transformative Kraft von BLDC-Motoren. Angetrieben durch die fortschreitende Elektrifizierung und den Trend zu X-by-Wire-Systemen, sind diese Motoren heute in nahezu jedem modernen Fahrzeug unverzichtbar. Sie sind nicht nur effizienter, sondern auch zuverlässiger und präziser Eigenschaften, die in diesem Sektor von größter Bedeutung sind.
Von der Servolenkung bis zum Kühlerventilator: Wo BLDC-Motoren heute in jedem Auto stecken
Die Liste der Anwendungen ist lang und wächst stetig. BLDC-Motoren finden sich in einer Vielzahl von Systemen, die den Komfort, die Sicherheit und die Effizienz moderner Fahrzeuge maßgeblich beeinflussen:
- Komfortsysteme: Elektrische Fensterheber, Sitzverstellungen, Schiebedächer, Heckklappenantriebe. Hier ermöglichen sie sanfte und präzise Bewegungen.
- Motorraum und Antriebsstrang: Elektrische Wasserpumpen, Kühlerventilatoren, Drosselklappensteller. Besonders hervorzuheben ist die elektrische Servolenkung (EPS), bei der BLDC-Motoren für eine präzise und energieeffiziente Lenkunterstützung sorgen.
Diese Beispiele zeigen, wie tief die BLDC-Technologie bereits in den Automobilbau integriert ist.
Die treibende Kraft der E-Mobilität: BLDC in E-Autos, E-Bikes und Scootern
In der Elektromobilität spielen BLDC-Motoren eine noch zentralere Rolle. Sie sind die bevorzugten Antriebe für leichte Elektrofahrzeuge wie E-Bikes und E-Scooter, wo ihr hohes Drehmoment-zu-Gewicht-Verhältnis und ihre Effizienz entscheidend sind. Aber auch in Elektro- und Hybridfahrzeugen kommen sie als Hilfsaggregate zum Einsatz, beispielsweise als Klimakompressoren, wo sie zur Reichweitenoptimierung beitragen.
Zukunftstrend X-by-Wire: Warum autonomes Fahren ohne BLDC undenkbar ist
Der Trend zu X-by-Wire-Systemen, bei denen mechanische oder hydraulische Verbindungen durch elektronische ersetzt werden, ist ohne BLDC-Motoren kaum vorstellbar. In sicherheitsrelevanten Anwendungen wie ABS (Antiblockiersystem), ESP (Elektronisches Stabilitätsprogramm) und elektrischen Parkbremsen sind die Präzision und Zuverlässigkeit von BLDC-Motoren absolut kritisch. Für das autonome Fahren, das auf extrem schnelle und präzise Reaktionen angewiesen ist, sind diese Motoren die technologische Grundlage.
Die Kunst der Steuerung: Was Sie über die Ansteuerung von BLDC-Motoren wissen müssen
Die Leistungsfähigkeit eines BLDC-Motors hängt maßgeblich von seiner Ansteuerung ab. Ohne eine ausgeklügelte Elektronik wäre die Präzision und Effizienz, die wir von diesen Motoren erwarten, nicht erreichbar. Es ist eine Kunst für sich, die richtige Balance zwischen Leistung, Kosten und Komplexität zu finden.
Die Rolle des Motorcontrollers (ESC): Mehr als nur ein Ein-/Ausschalter
Wie bereits erwähnt, ist der Electronic Speed Controller (ESC) das zentrale Element der BLDC-Ansteuerung. Er ist weit mehr als nur ein einfacher Ein-/Ausschalter. Der ESC ist verantwortlich für die elektronische Kommutierung, indem er die Leistungsabgabe an die einzelnen Statorspulen präzise timt. Er interpretiert die Rotorposition und schaltet die Ströme so, dass ein kontinuierliches und optimales Drehmoment erzeugt wird. Ohne einen intelligenten ESC würde ein BLDC-Motor nicht funktionieren.
Sensorbasiert oder sensorlos? Welche Ansteuerung für Ihre Anwendung die richtige ist
Bei der Ansteuerung von BLDC-Motoren gibt es zwei Hauptmethoden, die jeweils ihre spezifischen Vor- und Nachteile haben:
- Sensorbasierte Ansteuerung: Hierbei werden Hall-Sensoren (oder andere Positionssensoren) direkt im Motor verbaut, um die exakte Rotorposition in Echtzeit zu erfassen. Dies ermöglicht eine sehr präzise Steuerung, insbesondere bei niedrigen Drehzahlen und beim Start. Typische Anwendungen sind Robotik, Medizintechnik oder hochpräzise Positioniersysteme. Der Nachteil sind die zusätzlichen Kosten und der Platzbedarf für die Sensoren sowie die Verkabelung.
- Sensorlose Ansteuerung: Diese Methode leitet die Rotorposition aus der Messung der Gegen-EMK (elektromotorische Kraft) in den nicht bestromten Spulen ab. Sie ist kostengünstiger und reduziert die Komplexität der Verkabelung, da keine externen Sensoren benötigt werden. Allerdings kann sie bei sehr niedrigen Drehzahlen oder im Stillstand an ihre Grenzen stoßen, da die Gegen-EMK dann sehr gering ist. Sensorlose Ansteuerungen finden sich häufig in Lüftern, Pumpen und vielen Automobilanwendungen, wo die Kosten und die Robustheit im Vordergrund stehen.
Die Wahl der richtigen Methode hängt stark von den spezifischen Anforderungen Ihrer Anwendung ab.
Die wichtigsten Regelungsparameter: Drehzahl, Drehmoment und Position präzise meistern
Einer der größten Vorteile von BLDC-Motoren ist ihre Fähigkeit zur sehr präzisen Steuerung. Moderne Controller ermöglichen es, Drehzahl, Drehmoment und sogar die exakte Position des Rotors äußerst genau zu regeln. Dies macht sie zur idealen Wahl für anspruchsvolle Anwendungen, bei denen eine hohe Dynamik und Wiederholgenauigkeit gefragt sind, wie beispielsweise in CNC-Maschinen, Robotergelenken oder in der Medizintechnik.
Jenseits der Straße: Branchen, in denen BLDC-Motoren unverzichtbar sind
Die Vielseitigkeit von BLDC-Motoren reicht weit über die Automobilindustrie hinaus. Ihre einzigartigen Eigenschaften machen sie zu einer Schlüsseltechnologie in einer Fülle von Branchen, wo sie oft im Stillen, aber mit entscheidender Wirkung, arbeiten.
Robotik und Medizintechnik: Wo es auf höchste Präzision und Zuverlässigkeit ankommt
In der Robotik und Medizintechnik sind die Anforderungen an Antriebe extrem hoch. Hier sind BLDC-Motoren aufgrund ihrer herausragenden Präzision, Zuverlässigkeit, kompakten Bauweise und ihres leisen Betriebs unverzichtbar. Ob in Operationsrobotern, Prothesen, Analysegeräten oder Laborautomaten die Fähigkeit, Bewegungen millimetergenau und wiederholbar auszuführen, ist entscheidend für die Sicherheit und Funktionalität dieser Systeme.
Klimatechnik und Haushaltsgeräte: Effizienz im Dienst des Alltags
Auch in unserem Alltag spielen BLDC-Motoren eine immer größere Rolle. In der Heizungs-, Lüftungs- und Klimatechnik (HLK) sowie in modernen Haushaltsgeräten sind sie die treibende Kraft hinter Energieeffizienz und geringer Geräuschentwicklung. Die EU-Ökodesign-Richtlinie hat hier einen starken Impuls gesetzt, da BLDC-Motoren einen deutlich geringeren Stromverbrauch aufweisen als herkömmliche Motoren. Man findet sie in Waschmaschinen, Kühlschränken, Staubsaugern und Lüftungssystemen, wo sie für einen leisen und sparsamen Betrieb sorgen.
Luft- und Raumfahrt: Maximale Leistung bei minimalem Gewicht
In der Luft- und Raumfahrt sind die Anforderungen an Gewicht, Zuverlässigkeit und Leistung extrem. BLDC-Motoren sind aufgrund ihres hohen Drehmoment-zu-Gewicht-Verhältnisses, ihrer Robustheit und Effizienz ideal für diese anspruchsvollen Umgebungen. Sie werden in Aktuatoren, Pumpen und Steuerungssystemen von Flugzeugen und Satelliten eingesetzt, wo jede Komponente unter extremen Bedingungen fehlerfrei funktionieren muss.
Typische Fallstricke bei der Implementierung und wie Sie sie sicher vermeiden
Obwohl BLDC-Motoren viele Vorteile bieten, ist ihre Implementierung nicht immer trivial. Als erfahrener Ingenieur weiß ich, dass es einige typische Fallstricke gibt, die man kennen und vermeiden sollte, um die volle Leistungsfähigkeit und Lebensdauer des Antriebs zu gewährleisten.
Die richtige Dimensionierung: So verhindern Sie Über- oder Unterlastung
Einer der häufigsten Fehler ist die falsche Dimensionierung des Motors. Ein unterdimensionierter Motor wird überhitzen und vorzeitig ausfallen, während ein überdimensionierter Motor unnötig teuer ist und möglicherweise nicht im optimalen Wirkungsgradbereich arbeitet. Es ist entscheidend, die genauen Anforderungen der Anwendung Drehmoment, Drehzahl, Betriebszyklen und Umgebungsbedingungen sorgfältig zu analysieren und den Motor entsprechend auszuwählen. Eine Simulation oder Testläufe können hier wertvolle Erkenntnisse liefern.
Umgang mit elektromagnetischen Störungen (EMV): Ein kritisches Kriterium
Die schnellen Schaltvorgänge im Motorcontroller zur Ansteuerung der Spulen können elektromagnetische Störungen (EMV) verursachen. Diese Störungen können benachbarte Elektronik beeinträchtigen oder sogar die Funktion des eigenen Systems stören. Eine sorgfältige EMV-gerechte Auslegung der Platine, Abschirmung und Filterung sind unerlässlich. Dies ist ein Bereich, in dem man nicht sparen sollte, da nachträgliche Korrekturen oft sehr aufwendig sind.
Warum das Wärmemanagement über die Lebensdauer Ihres Motors entscheidet
Wärme ist der größte Feind elektronischer und mechanischer Komponenten. Eine unzureichende Wärmeableitung führt nicht nur zu Leistungsverlusten, sondern verkürzt auch drastisch die Lebensdauer des Motors und der Ansteuerungselektronik. Ein effektives Wärmemanagement durch Kühlkörper, Lüfter oder eine optimierte Gehäusekonstruktion ist daher von entscheidender Bedeutung. Achten Sie auf die maximale Betriebstemperatur des Motors und stellen Sie sicher, dass diese unter allen Betriebsbedingungen eingehalten wird.
Lesen Sie auch: BMW B48 Motor: Probleme, Zuverlässigkeit & Wartungstipps (Max. 70 Zeichen)
Die Zukunft ist bürstenlos: Was sind die nächsten Innovationen in der BLDC-Technologie?
Die Entwicklung bei BLDC-Motoren steht nicht still. Ich bin davon überzeugt, dass wir in den kommenden Jahren weitere spannende Innovationen sehen werden, die ihre Leistungsfähigkeit und Einsatzmöglichkeiten noch weiter ausbauen.
Neue Materialien und Designs für noch mehr Leistungsdichte
Die Forschung und Entwicklung konzentriert sich stark auf neue Materialien und optimierte Designs. Fortschritte bei Magnetmaterialien, Wicklungstechnologien und Gehäusekonstruktionen werden zu noch kompakteren, leistungsstärkeren und effizienteren Motoren führen. Das bedeutet, wir können in Zukunft noch mehr Leistung aus kleineren Bauformen herausholen, was besonders in platzkritischen Anwendungen von Vorteil ist.
Die Integration von KI und IoT für intelligente, vorausschauende Antriebssysteme
Ein weiterer großer Trend ist die Integration von Künstlicher Intelligenz (KI) und dem Internet der Dinge (IoT) in BLDC-Antriebssysteme. Dies ermöglicht nicht nur eine vorausschauende Wartung durch die Analyse von Betriebsdaten, sondern auch eine optimierte Leistung durch adaptive Regelalgorithmen. Motoren werden "intelligenter", können sich an wechselnde Lasten anpassen und ihre Effizienz autonom maximieren. Zudem sehen wir eine zunehmende Integration von Steuerungselektronik und Sensorik direkt ins Motorgehäuse, was zu noch kompakteren und einfacher zu implementierenden "Smart Motors" führt.
